EDM Tel Aşındırma Kılavuzu: Türler, Çalışma Prensibi ve Seçim İpuçları

EDM Tel Erozyonunu Anlamak: Çekirdek Tipleri ve Temel Özellikler

Tel aşındırıcı, daha geniş bir elektrik deşarjlı işleme ekipmanı ailesine aittir ve onun tanımlayıcı özelliği, iş parçasına hiçbir zaman doğrudan temas etmeyen hareketli tel elektrottur. Malzeme, mekanik kesme kuvveti yerine kontrollü kıvılcım yoluyla çıkarıldığından, tel EDM aşındırıcı, sertleştirilmiş takım çeliğini, karbürleri ve aksi takdirde geleneksel kesme takımlarını köreltecek veya kıracak diğer iletken malzemeleri işleyebilir. Bu temassız süreç aynı zamanda tel erozyonla işlemeyi, kelepçeleme geriliminin veya kesme basıncının bozulmaya neden olacağı ince duvarlı parçalar ve hassas profiller için tercih edilen bir seçenek haline getirir.

Pratik açıdan, tel EDM aşındırıcıları genellikle tel ilerleme hızına ve kesme geometrisi kapasitesine bağlı olarak üç aileye ayrılır.

• Orta hızlı tel kesme erozyon makineleri Genel takım ve kalıp işleri için yüzey kalitesi ile makul kesme hızını dengeleyerek molibden telini tekrarlanan geçişlerle yeniden kullanın.
• Yüksek hızlı tel erozyon makineleri Basit iki boyutlu profillerde daha hızlı malzeme çıkarılması için optimize edilmiştir, bu da onları daha kısa çevrim sürelerine ihtiyaç duyan üretim alanlarında yaygın hale getirir.
• Büyük konik tel erozyon makineleri Telin standart konfigürasyonların ulaşamayacağı dik açılı duvarları kesebilmesi için uzatılmış eksen hareketi ve daha geniş başlık eklemi ekleyin.

Bu kategoriler arasından seçim yapmak parça geometrisini, gerekli boyut toleransını ve işin düz duvarlar mı yoksa açılı taslak yüzeyler mi içerdiğini anlamakla başlar. Dikey duvarlara sahip damgalama kalıpları üreten bir alet odasının, konik akış kanallarına sahip bir atölye kesme ekstrüzyon kalıplarından farklı ihtiyaçları vardır. Proses planlamasında aşındırıcı tipinin parça ailesiyle erken eşleştirilmesi, gereksiz yeniden fikstürlemeyi önler ve karmaşık işlerdeki hurda miktarını azaltır.

Anahtar paket servisi: İşi programlamadan önce doğru tel EDM aşındırma kategorisini seçmek, kesme verimliliği ve parça doğruluğu açısından en büyük faktördür.

EDM Tel Aşındırıcı Nasıl Çalışır: Prensip ve Yapısal Düzen

Tel EDM aşındırıcının çalışma prensibi, her ikisi de deiyonize su gibi bir dielektrik sıvıya batırılmış veya bu sıvıyla yıkanmış tel elektrot ile iletken iş parçası arasında kontrollü kıvılcım erozyonuna odaklanır. Bir CNC kontrolörü X-Y çalışma tablasını ve konik özelliği olan makinelerde U-V kafasını da çalıştırır, böylece tel programlanan konturu takip ederken saniyede binlerce deşarj, tel çapından biraz daha geniş bir çentiği kademeli olarak aşındırır. Dielektrik sıvı aynı anda üç amaca hizmet eder: kesme bölgesini soğutur, aşınmış parçacıkları temizler ve her bir deşarjın dengelenmesine yardımcı olur, böylece süreç tüm kesim yolu boyunca tutarlı kalır.

Aşağıdaki çizim, tipik bir tel kesme EDM aşındırıcısında bulunan ana yapısal grupları, netlik sağlamak amacıyla basitleştirilmiş üç boyutlu bir düzende sunularak göstermektedir.

Bu düzende tel makaradan çözülür, üst kılavuzdan geçirilir, X-Y çalışma tezgahı üzerinde tutulan iş parçası boyunca çekilir ve alt kılavuzdan geçtikten sonra toplanır; bu sırada CNC kontrol paneli eksen hareketini, boşaltma parametrelerini ve yıkama basıncını gerçek zamanlı olarak koordine eder. Büyük konik telli EDM aşındırma makinelerinde, üst ve alt kılavuz kafalarının her biri bağımsız olarak sallanabilir, bu da telin tamamen dikey kalması yerine belirli bir açıyla eğilmesine olanak tanır ve bu, düz olanlar yerine açılı veya konik kesilmiş duvarlar üreten şeydir. Servo geri besleme, tel ile iş parçası arasındaki boşluğun stabil deşarjlar için gereken dar aralıkta kalmasını sağlayacak şekilde tabla besleme hızını sürekli olarak ayarlar ve derin veya karmaşık kesimlerde telin kırılmasını önler.

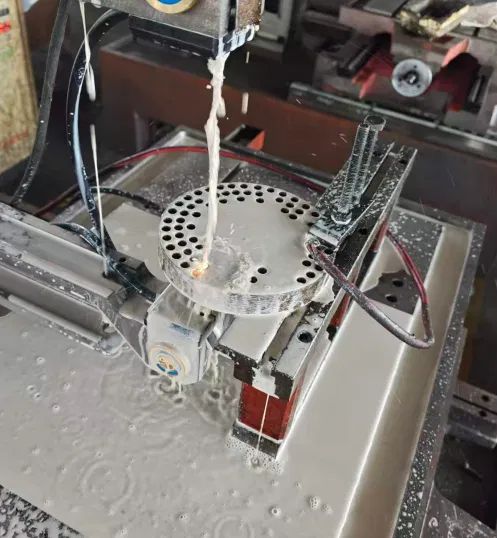

Aktif tel erozyon geçişi sırasında kesme bölgesine akan dielektrik sıvı, boşaltma aralığını temiz ve soğuk tutar.

Anahtar paket servisi: bağımsız kılavuz kafalı eklemlenme, büyük konik telli EDM aşındırıcılarını standart dikey kesme makinelerinden ayıran yapısal özelliktir.

Uygulama Senaryoları ve Seçim Kriterleri

Tel Erozyon aşındırıcıları takım ve kalıp imalathanelerine, kalıp imalatçılarına, havacılık bileşeni tedarikçilerine, tıbbi cihaz makinistlerine ve damgalama kalıbı imalatçılarına hizmet eder, bunun nedeni büyük ölçüde bu endüstrilerin rutin olarak sertleştirilmiş alaşımlarla çalışması ve geleneksel frezelemenin her zaman garanti edemeyeceği sıkı boyut toleransları gerektirmesidir. Örneğin bir damgalama kalıbı atölyesi, uzun üretim süreçlerinde tutarlı, tekrarlanabilir doğrulukla zımba ve kalıp açıklıkları üretmek için tel kesme EDM makinesine güvenir. Havacılık ve medikal tedarikçileri genellikle temassız kesme eyleminin ince kesitlerde gerilim oluşmasını önlediği küçük, geometrik açıdan karmaşık özellikler için tel erozyonla işlemeyi tercih eder.

Tipik Kullanım Durumlarını Yan Yana Karşılaştırma

Belirli bir üretim hattına hangi tel aşındırma kategorisinin uygun olduğunu değerlendirirken, alıcılar genellikle dört faktörü dikkate alır: parça çizimlerinin gerektirdiği maksimum koniklik açısı, hedef yüzey kalitesi, parça başına kabul edilebilir çevrim süresi ve atölyenin düzenli olarak işlediği iş parçası kalınlığı aralığı. Hem düz duvarlı hem de konik işi karıştıran bir atölye bazen büyük konikli tel EDM aşındırma makinesini standartlaştırır, böylece tek bir makine platformu her iki iş türünü de kapsayabilir ve birden fazla özel makineye olan ihtiyacı azaltır.

Anahtar paket servisi: Koniklik özelliği, yüzey kalitesi gereksinimleri ve parça kalınlığının makine sınıfıyla eşleştirilmesi, maliyetli yeniden fikstürleme veya ikincil işlemleri önler.

Tel Erozyon Makinesi Serisinin Detaylı Karşılaştırması

Performansı görsel olarak karşılaştırmadan önce, bu üç makine ailesini pratik düzeyde ayıran şeyin ne olduğunu anlamak yardımcı olur. Orta hızlı tel kesme EDM makineleri, teli birden fazla geçişte yeniden kullanır; bu, ilk kaba geçişten sonra daha ince bitirme kesimlerini destekler. Yüksek hızlı tel EDM makineleri, molibden telini tek bir sürekli yönde daha yüksek ilerleme hızlarında besleyerek daha basit iki boyutlu şekillerde verimi artırır. Büyük konik telli EDM makineleri mafsallı kılavuz kafaları ve uzatılmış eksen hareketi ekleyerek açılı duvarların ikincil işleme gerek kalmadan üretilebilmesini sağlar. Aşağıdaki radar grafiği, bu üç aileyi, alıcıların en sık değerlendirdiği dört kritere göre yan yana yerleştiriyor.

Dört alıcı önceliği kriterine göre makine ailelerinin açıklayıcı göreceli konumlandırılması (laboratuvar verileri ölçülmemiştir).

Tabloyu dışarıdan içeriye doğru okuduğunuzda, büyük konikli aile, koniklik yeteneği ekseni boyunca en uzağa uzanarak amaca yönelik tasarlanmış kılavuz kafa artikülasyonunu yansıtırken, her ikisi de benzer çok geçişli sonlandırma mantığını kullandığından yüzey kalitesi ve hassasiyet puanları orta hızlı aileyle karşılaştırılabilir kalır. Yüksek hız ailesi, kesme hızı ekseni boyunca en uzağa uzanır ancak açılı geometri yerine basit, hızlı iki boyutlu profillere odaklanan tasarımıyla tutarlı olarak koniklik kapasitesinde merkeze daha yakın durur. Üç aileden hiçbiri her eksene aynı anda hakim değildir; işte tam da bu nedenle mağazalar, bir makine sınıfının evrensel olarak üstün olduğunu varsaymak yerine gerçekte çalıştırdıkları parça karışımına göre bunlar arasında seçim yapar. Çoğunlukla dikey duvarlara sahip kalıp uçlarını damgalayan bir atölye kesimi, genellikle orta hızlı veya yüksek hızlı konfigürasyonun hız ve son işlem dengesinden daha pratik değer elde eder. Düzenli olarak ekstrüzyon kalıpları veya açılı havacılık kanalları üreten bir atölye, düz duvar işlerinde farklı bir çalışma ritmiyle gelse bile, büyük konik konfigürasyonun konik eksen gücünden daha fazla yararlanır. Her üç ailede de yüzey bitirme kalitesi, yalnızca makine ailesinden değil, tel çapından, son işlem geçişlerinden ve dielektrik sıvı durumundan da büyük ölçüde etkilenir. Hassasiyet aynı şekilde servo kontrol kalitesine, makine yatağının termal stabilitesine ve çalışma tezgahının zaman içinde ne kadar iyi korunduğuna da bağlıdır. Bu etkileşimli değişkenler nedeniyle, radar karşılaştırması, amaçlanan iş karışımının belirli parça çizimlerini ve tolerans bilgilerini gözden geçirmenin yerine değil, makine kategorisini daraltmak için bir başlangıç ​​noktası olarak okunmalıdır. Gerçekten karışık bir iş yükünü işleyen atölyeler bazen büyük konikli bir platformda standartlaştırmanın ve onu konik olmayan işler için basitçe düz duvar modunda çalıştırmanın bakım ve programlama için ihtiyaç duydukları toplam makine tipi sayısını azalttığını fark eder.

Seri Düzeyinde Özellik Karşılaştırması

Koniklik açısının ötesinde, büyük konikli tel aşındırma makinelerini standart konfigürasyonlarla karşılaştıran mağazalar genellikle belirli bir iş parçası kalınlığında koniklik aralığının ne kadar geniş olduğuna bakarlar, çünkü malzeme kalınlaştıkça yetenek genellikle daralır. Aşağıdaki yatay çubuk grafik, bu göreceli konumlandırmayı kavramsal düzeyde göstererek, koniklik aralığı kapasitesinin orta hızlı konfigürasyonlardan özel büyük konikli platformlara doğru tipik olarak nasıl genişlediğini gösterir. Bu, herhangi bir makine modelinin spesifikasyonu olmaktan ziyade, genel endüstri referans modeli olarak sunulmaktadır. Alıcılar, satın alma kararını kesinleştirmeden önce her zaman belirli bir makinenin yayınlanmış teknik özellikler sayfasına göre tam konik aralığını ve kalınlık sınırlarını doğrulamalıdır. Öyle olsa bile, burada gösterilen göreceli sıralama, tel EDM aşındırma makinesi pazarındaki tutarlı bir modeli yansıtmaktadır.

Tel Erozyon aşındırıcı kategorileri arasında göreceli koniklik aralığı kapasitesinin kavramsal karşılaştırması (açıklayıcıdır, ürün spesifikasyonu değildir).

Anahtar paket servisi: büyük konik telli EDM aşındırıcıları kullanılabilir konik aralığını en uzağa kadar genişletir, ancak doğru seçim yine de atölyede çalıştırılan gerçek parça karışımına bağlıdır.

Endüstri Yönü: Tel Erozyon Operasyonlarında Otomasyonun Benimsenmesi

Atölyeler, makine kategorisi seçiminin yanı sıra, bir tel EDM aşındırma platformunun ne kadar otomasyonu desteklediğini giderek daha fazla tartıyor; çünkü gözetimsiz çalışma süresi, genel atölye verimini doğrudan etkiliyor. Modern tel kesme EDM makinelerindeki otomasyon, bir aradan sonra otomatik tel geçirmeyi, programlanabilir çok geçişli sonlandırma rutinlerini ve uzaktan iş izlemeyi içerebilir. Bu özellikler, vardiya sırasında gereken operatör müdahalesi miktarını azaltır ve tek bir teknisyenin aynı anda çalışan birden fazla makineyi denetlemesine olanak tanır. Aşağıdaki çizgi grafik, otomasyonla ilgili özelliklerin benimsenmesinin telli EDM ekipmanı sektöründe kabaca son on yılda nasıl bir eğilim gösterdiğine dair genel, açıklayıcı bir model çizmektedir. Herhangi bir tek kaynaktan elde edilen belirli bir ölçülen istatistikten ziyade kavramsal bir eğilim olarak sunulmaktadır.

Zaman içinde tel EDM aşındırma platformlarında otomasyonla ilgili özelliklerin benimsenmesine ilişkin kavramsal, açıklayıcı eğilim.

Burada gösterilen yukarı eğim, kesin bir endüstri rakamından ziyade genel bir yönü yansıtmaktadır, ancak birçok takım odası yöneticisinin anekdot olarak tanımladığı bir modelle uyumludur: bir zamanlar isteğe bağlı yükseltmeler olan otomasyon özellikleri, artık genellikle orta aralık ve daha yüksek telli EDM aşındırma konfigürasyonlarına dahil edilmektedir. Özellikle otomatik tel geçirme, birinci sınıf bir özellikten standarda yakın bir beklentiye dönüştü çünkü uzun, gözetimsiz kesme döngülerinde tel kopmalarından sonra arıza süresini doğrudan azaltıyor. Programlanabilir çok geçişli son işlem rutinleri de daha erişilebilir hale geldi; operatörlerin kaba ve son geçişleri bir kez tanımlamasına ve bu mantığı benzer parça aileleri arasında her seferinde yeniden programlamaya gerek kalmadan yeniden kullanmasına olanak tanıdı. Uzaktan izleme kapasitesi, daha geniş fabrika bağlantı trendleriyle birlikte büyüyerek denetçilerin üretim alanında yürümeden kesme durumunu kontrol etmelerine olanak tanıdı. Karmaşık konik geometrinin programlanması ve deşarj kararsızlığının teşhis edilmesi hala uygulamalı uzmanlık gerektirdiğinden, bunların hiçbiri vasıflı operatörlere olan ihtiyacı ortadan kaldırmaz. Otomasyonun değiştirdiği şey, normal bir üretim çalışması sırasında bir makinenin ne kadar rutin, tekrarlayan ilgiye ihtiyaç duyduğudur, bu da operatörlerin birden fazla makineyi yönetmesine veya bunun yerine daha yüksek değerli programlama görevlerini yerine getirmesine olanak tanır. Yeni bir tel erozyon makinesi satın almayı değerlendiren atölyeler, koniklik aralığı ve yüzey kalitesi ile ilgili daha geleneksel soruların yanı sıra, bu otomasyon özellikleri hakkında da giderek daha fazla soru soruyor. Bir sonraki iş yerine önümüzdeki birkaç yılın mağaza planlama kapasitesi için otomasyon yeteneği, ham kesme hızı kadar ciddiye alınmaya değerdir. Bu, özellikle ışıkları kapalı veya uzun gözetimsiz vardiyalar çalıştıran mağazalar için geçerlidir; burada saatlerce müdahale edilmeyen bir kablo kopması, personelin vardiyası sırasında meydana gelen aynı olaydan çok daha büyük bir maliyete neden olur. Sonuçta, otomasyonun benimsenme eğilimleri, yukarıdaki karşılaştırma bölümlerinde daha önce değinilen daha geniş bir noktayı güçlendirmektedir: makine seçimi, yalnızca ekipmanın başlık özelliklerini değil, ekipmanın gerçekte günlük olarak nasıl kullanılacağını da yansıtmalıdır.

Anahtar paket servisi: Otomatik tel geçirme gibi otomasyon özellikleri, modern tel EDM aşındırma platformlarında isteğe bağlı ekstralardan pratik bir beklentiye dönüştü.

Tel Erozyon Makinesi Seçimini Uygulamanıza Eşleştirme

Doğru tel erozyon makinesini seçmek, yalnızca kesme hızı veya satın alma fiyatından daha fazlasına bağlıdır. En uygun konfigürasyon, iş parçası malzemesine, gereken boyutsal doğruluğa, parça geometrisine, beklenen üretim hacmine ve atölyenin uzun vadeli üretim hedeflerine uygun olmalıdır. Farklı endüstriler ve genellikle aynı atölyedeki farklı işler, farklı tel EDM konfigürasyonlarını gerektirir; bu nedenle, bir satın alma kararını sonuçlandırmadan önce belirli bir uygulamanın, yukarıda zaten karşılaştırılan makine aileleriyle nasıl eşleştiğini yeniden gözden geçirmeye değer.

Hassas Kalıp İmalatı İçin: Orta Hızlı Tel Erozyon'u Seçin

Hassas kesici uçlar, zımbalar, kalıplar ve diğer karmaşık takım bileşenleri üreten kalıp imalatçıları için orta hızlı bir tel erozyon makinesi genellikle tercih edilen başlangıç noktasıdır. Orta hızlı tel erozyon makineleri, işleme verimliliğini güçlü bir yüzey kalitesi ve boyutsal doğrulukla dengelemek için çoklu kesme geçişleri kullanır; bu da tam olarak hassas kalıp işinin gerektirdiği dengeyi sağlar. Bu yaklaşım, müşterilerin istikrarlı hassasiyet, daha az sonraki cilalama işi ve bir üretimden diğerine tutarlı işleme kalitesi beklediği atölyelere uygundur.

Tipik uygulamalar şunları içerir:

• Hassasiyet molds
• Damgalama ölür
• Plastik enjeksiyon kalıp bileşenleri
• Yüksek toleranslı mekanik parçalar
• Karbür ve sertleştirilmiş çelik işleme

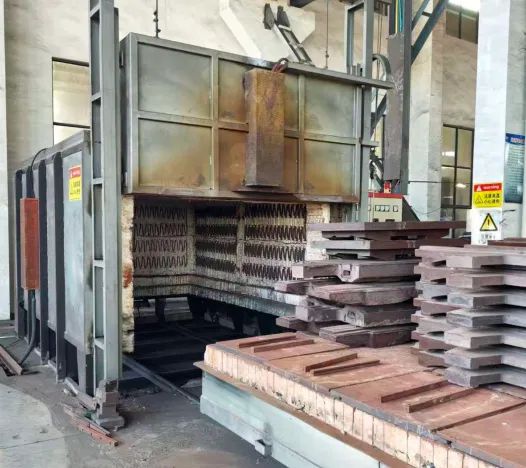

Isıl işlemden sonra sertleştirilmiş takım çeliği plakaları, orta hızlı tel EDM malzemesi türü, toleransı kapatmak için düzenli olarak kullanılır.

POOSN PSC Serisi orta hızlı tel erozyon makineleri, hassas üretim ortamlarında daha yüksek işleme kalitesine ve istikrarlı, tekrarlanabilir performansa ihtiyaç duyan atölyeler için tasarlanmış olup, bu makalenin önceki seri karşılaştırmasında ana hatları verilen orta hızlı ürün yelpazesini genişletmektedir.

Orta hızlı tel erozyon makinesindeki yüzey kalitesi yalnızca makine tarafından sabitlenmez; büyük ölçüde ilk kaba kesimden sonra programlanan bitirme pasolarının sayısına göre şekillenir. Her ilave geçiş, daha düşük deşarj enerjisinde daha ince bir malzeme katmanını ortadan kaldırır, bu da çentik duvarını giderek düzleştirir ve ulaşılabilir toleransı sıkılaştırır. Bu çok geçişli mantık, hassas kalıp ve kalıp işleri için orta hızlı platformların tek geçişli yüksek hızlı kesime göre neden tercih edildiğinin merkezinde yer alır. Aşağıdaki sütun grafiği, kavramsal düzeyde, çok geçişli tel Erozyon kurulumuna ek son işlem geçişleri eklendikçe yüzey pürüzlülüğünün tipik olarak nasıl aşağı doğru yöneldiğini göstermektedir. Herhangi bir özel makine, malzeme veya tel çapı için garantili bir sonuçtan ziyade genel çok geçişli EDM davranışını yansıtan açıklayıcı bir model olarak sunulur.

Çok geçişli tel EDM kurulumunda ardışık geçişler boyunca kavramsal yüzey pürüzlülüğü eğilimi (genel referans aralığı, sabit bir spesifikasyon değil).

Tabloyu soldan sağa doğru okuduğunuzda, ilk çubuk kaba kesme geçişini temsil eder; bu, yüzey kalitesinden ziyade malzeme kaldırma hızına öncelik verir ve tipik olarak nispeten pürüzlü bir çentik duvarı bırakır. İkinci çubuk, boşaltma enerjisinin azaltıldığı ve telin, kaba kesimin bıraktığı boyutsal hatayı düzeltmek için ince bir yüzey katmanını kestiği ilk bitirme geçişini yansıtır. Üçüncü ve dördüncü çubuklar, her biri giderek daha yumuşak boşaltma ayarlarında giderek daha az malzeme kaldıran ek son işlem veya yüzey geçişlerini temsil eder; bu nedenle yüzey pürüzlülüğü her adımda daha küçük iyileştirmelerle birlikte aşağı doğru eğilim göstermeye devam eder. Bu model, hassas kalıp ve döküm atölyelerinin, daha kaba iki boyutlu profillere daha uygun olan tek geçişli yüksek hızlı kurulum yerine, birkaç geçişte telin yeniden kullanımını destekleyen orta hızlı tel EDM konfigürasyonlarına yönelmelerinin nedenidir. Takas çevrim süresidir: her ek son işlem geçişi işleme dakikaları ekler; bu nedenle atölyeler, her zaman mümkün olan maksimum geçiş sayısını çalıştırmak yerine genellikle bir parça çizimin gerektirdiği toleransa ve bitiş derecesine ulaştığında geçiş eklemeyi bırakır. Tel çapı, dielektrik sıvı durumu ve iş parçası malzemesinin tümü, her bir çubuğun tam olarak nereye ineceğini etkiler; bu nedenle burada gösterilen değerler, herhangi bir makine için sabit bir spesifikasyondan ziyade genel bir referans aralığı olarak okunmalıdır. Daha kalın veya daha sert iş parçası malzemesi, daha ince veya daha yumuşak bir bölüme kıyasla aynı yüzey kalitesine ulaşmak için genellikle daha fazla pasoya ihtiyaç duyar. Örneğin, sıkı ayırma hattı toleranslarına sahip plastik enjeksiyon kalıp bileşenleri üreten atölyeler, genellikle üç veya daha fazla son işlem geçişini programlıyor çünkü sonraki cilalama süresi pahalı ve daha iyi bir kesim sonrası son işlem, bu manuel emeği azaltıyor. Karbür ve sertleştirilmiş takım çeliği işleme benzer bir mantığı izler çünkü bu daha sert malzemeler deşarj enerjisine karşı daha duyarlı olabilir ve daha yumuşak, daha kademeli bir bitirme sürecinden faydalanabilir. Sıkı geçmeli montajlar için tasarlanan yüksek toleranslı mekanik parçalar da ekstra geçiş sayısını haklı çıkarma eğilimindedir, çünkü buradaki boyutsal tutarlılık, sonraki montaj verimini doğrudan etkiler. Sonuçta, orta hızlı bir tel erozyon makinesinde programlanan geçiş sayısı, operatörlerin işi işe göre ayarlaması ve bir parçanın gerektirdiği son kaliteyi üretim programının izin verdiği döngü süresine göre dengelemesi için pratik bir kaldıraçtır.

Anahtar paket servisi: hassas kalıp işi genellikle orta hızlı bir tel Erozyon makinesine işaret eder ve sonuçta bu işin talep ettiği sıkı toleransı ve bitirme derecesini sağlayan tek şey makine değil, çok geçişli programlamadır.

Uzun Süreli Makine Güvenilirliği için Bakım Kılavuzu

Tutarlı bakım, bir tel EDM aşındırıcının konumlandırma doğruluğunu atölyedeki ilk aylarda değil, üretim yılları boyunca korumasını sağlayan şeydir. Dielektrik sıvının durumu, kirlenmiş veya tükenmiş sıvının deşarj stabilitesini, yüzey kalitesini ve tel tüketim oranını doğrudan etkilemesi nedeniyle özel bir ilgiyi hak etmektedir. Tel kılavuzları ve temas noktaları, sürekli tel hareketi nedeniyle kademeli olarak aşınır, bu nedenle periyodik inceleme, değiştirme ihtiyaçlarını tutarsız kesim kalitesi veya beklenmeyen tel kopmaları olarak ortaya çıkmadan önce yakalar. Çalışma tezgahı rayları ve bilyalı vidalar da düzenli temizlik ve yağlama gerektirir; çünkü bu alanlarda biriken döküntüler, kademeli doğruluk kaymasının yaygın ve önlenebilir bir nedenidir.

Aşağıdaki tablo, belirli bir süreli çalışma yerine genel atölye uygulamasına dayalı olarak tel kesme EDM makinesinde rutin bakım süresinin tipik olarak nerede harcandığını göstermektedir; böylece atölyeler, bakım programlarını en sık dikkat edilmesi gereken alanlara göre planlayabilir.

Rutin bakım süresinin ortak görev kategorileri arasında genel tahsisi (açıklayıcı atölye uygulaması modeli).

Dielektrik sıvı ve filtre servisi, rutin bakım bakımında sürekli olarak en büyük payı alır; bu da sıvı temizliğinin makinenin yaptığı her kesimi nasıl doğrudan etkilediğini yansıtır. Filtreleme ihmal edildiğinde, aşınmış parçacıklar tankta yeniden dolaşır ve düzensiz yüzey kaplaması veya işin ortasında açıklanamayan tel kopmaları olarak görülebilen tutarsız boşaltma davranışına neden olabilir. Tel kılavuzu ve gerilim denetimi ikinci sırada yer alır çünkü bu bileşenler telin ilerlemesi nedeniyle sürekli mekanik aşınmaya maruz kalır ve kesme yolu boyunca konumlandırma doğruluğunu doğrudan etkiler. Elektrik kontağı ve tel besleme denetimi önemlidir çünkü bozulmuş kontaklar, özellikle daha uzun gözetimsiz çalıştırmalarda deşarj zamanlamasını istikrarsızlaştırabilecek direnç varyasyonlarına neden olur. Yatak ve ray temizliği, tipik zaman paylaşımı açısından daha küçük olmasına rağmen, makine doğruluğu üzerinde uzun vadede çok büyük bir etkiye sahiptir, çünkü bu alanlarda biriken döküntüler, bariz bir hata yerine yavaş, teşhis edilmesi zor konumlandırma sapmasına neden olma eğilimindedir. Yazılım ve kalibrasyon kontrolleri listeyi tamamlar ve genellikle beş kategori arasında en hızlı olanıdır, ancak bunların uzun süre atlanması küçük dengeleme hatalarının birçok işte birleşmesine neden olabilir. Bu genel tahsis etrafında bir bakım takvimi oluşturan atölyeler, yalnızca bir kablo kopması veya reddedilen bir parçanın bir sorunu ortaya çıkarmasından sonra tepki vermek yerine, gelişen sorunları üretimi kesintiye uğratmadan önce yakalama eğilimindedir. Her kategoride harcanan gerçek sürenin mağaza ortamına, su kalitesine, iş yükü yoğunluğuna ve makinenin haftada kaç saat çalıştığına göre değişeceğini belirtmekte fayda var. Neredeyse sürekli çok vardiyalı üretim yapan bir atölyenin genellikle dielektrik sıvı ve filtrelere burada gösterilen genel modelden daha sık bakım yapması gerekecektir. Belgelendirilmiş bir bakım günlüğünü üreticinin önerdiği servis aralıklarıyla eşleştirmek, yalnızca sabit bir takvim tarihine dayanmak yerine planlama için en güvenilir temeli sağlar. Devreye alma sırasında ve sonrasında periyodik olarak konumlandırma doğruluğu testi, birikmiş aşınmanın parça kalitesini etkilemeye başlamadığını doğrulamanın en doğrudan yollarından biri olmaya devam etmektedir.

Anahtar paket servisi: dielektrik sıvı yönetimi ve tel kılavuzu incelemesi birlikte, rutin tel EDM aşındırma makinesi bakımının yarısından fazlasını oluşturur ve her ikisinin de ihmal edilmesi, önlenebilir arıza sürelerinin yaygın bir kaynağıdır.

Güvenilir Bir Tel Erozyon Aşındırıcı Üreticisinin Seçilmesi

Bir tel EDM aşındırma makinesi üreticisini veya tedarikçisini değerlendirirken mağazalar genellikle teknik özellikler sayfasının ötesinde makinenin nasıl tasarlandığına, test edildiğine ve satın alındıktan sonra nasıl desteklendiğine bakar. Üretim sürecindeki tutarlılık burada önemlidir, çünkü aynı nominal spesifikasyona göre üretilmiş iki makine, sevk edilmeden önce her ünitede konumlandırma doğruluğu doğrulanmazsa sahada farklı davranabilir. Kendi bünyesinde araştırma, geliştirme ve üretim kapasitesine sahip bir üretici, tamamen üçüncü taraf alt sistemlere güvenmek yerine, birbirini takip eden ürün nesilleri boyunca tel besleme kontrolünü, kılavuz kafa eklemlenmesini ve kontrol yazılımını geliştirmek için genellikle daha iyi bir konuma sahiptir.

Taizhou Xinchengyang Makine İmalat Co, Ltd özellikle elektrik deşarjlı işleme ve özel işleme ekipmanları üzerinde yoğunlaşan uzun yıllara dayanan deneyime sahip, bu tür odaklanmış bir uzmanlık etrafında kurulmuş bir üreticinin örneğidir. Şirketin ürün yelpazesi bu makale boyunca tartışılan kategorileri kapsamaktadır: PS-C ve DK77-BC serisi orta hızlı tel kesme EDM ihtiyaçlarını karşılar, DK77-A ve DK77-B serisi yüksek hızlı tel kesme uygulamalarına yöneliktir ve DK77-D serisi ise büyük konikli tel kesme işleri için üretilmiştir. Şirket tarafından üretilen her takım tezgahı, fabrikadan çıkmadan önce konumlandırma doğruluğu testinden geçmektedir; bu, doğruluk doğrulamanın uzun vadeli güvenilirlik için neden önemli olduğu konusunda bu makalede daha önce değinilen daha geniş endüstri noktasını yansıtmaktadır. Şirketin ürünleri ülke çapında dağıtılıyor ve seçkin modeller Güneydoğu Asya, Batı Asya, Avrupa ve Amerika kıtasındaki müşterilere ulaşıyor ve bu da şirkete çeşitli çalışma ortamlarında ve parça uygulamalarında tel EDM aşındırıcılarını destekleme deneyimi sağlıyor.

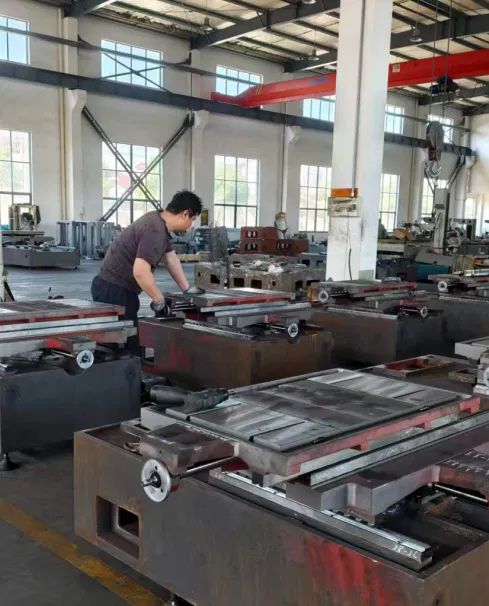

Son montaj ve doğruluk testinden önce makine yatakları üretim alanına takılıp kontrol ediliyor.

Tedarikçileri karşılaştıran mağazalar için orta hız, yüksek hız ve geniş konikli kategorileri tek bir üretici altında kapsayan bu tür odaklanmış ürün yelpazesi, parça karışımlarının zaman içinde gelişmesini bekleyen mağazalar için kaynak bulmayı kolaylaştırabilir. Aynı zamanda distribütörlere toptancı veya tedarikçi olarak da hizmet veren bir tel EDM aşındırma üreticisi, daha geniş bir kurulu makine tabanındaki geri bildirimlerden yararlanır ve bu da devam eden ürün iyileştirme konusunda bilgi sağlayabilir. Herhangi bir tel EDM ekipmanı tedarikçisini değerlendiren atölyeler, özellikle konumlandırma doğruluğu test prosedürlerini sormalıdır, çünkü bu tek kalite kontrol adımı, bir makinenin atölyeye ulaştığında ne kadar tutarlı performans göstereceği üzerinde çok büyük bir etkiye sahiptir.

Uygulamanız için Doğru Tel Erozyon Makinesini Nasıl Seçersiniz Doğru Tel EDM makinesini seçmek, kesme hızı veya makine fiyatından daha fazlasına bağlıdır. İdeal konfigürasyon, iş parçası malzemesine, gerekli hassasiyete, parça geometrisine, üretim hacmine ve uzun vadeli üretim hedeflerine uygun olmalıdır. Farklı endüstriler ve uygulamalar, farklı Tel Erozyon çözümleri gerektirir; bu nedenle, satın alma kararı vermeden önce makine serileri arasındaki farkları anlamak çok önemlidir. Hassas Kalıp İmalatı İçin: Orta Hızlı Tel Erozyon'u Seçin Hassas kesici uçlar, zımbalar, kalıplar ve karmaşık takım bileşenleri üreten kalıp üreticileri için, genellikle orta hızlı Tel Erozyon makinesi tercih edilir. Orta hızlı Tel Erozyon makineleri, işleme verimliliğini mükemmel yüzey kalitesi ve boyutsal doğrulukla dengelemek için birden fazla kesme geçişi kullanır. Müşterilerin istikrarlı hassasiyet, azaltılmış cilalama işi ve tutarlı işleme kalitesi talep ettiği uygulamalar için uygundurlar. Tipik uygulamalar şunları içerir: · Hassas kalıplar · Damgalama kalıpları · Plastik enjeksiyon kalıp bileşenleri · Yüksek toleranslı mekanik parçalar · Karbür ve sertleştirilmiş çelik işleme POOSN PSC Serisi orta hızlı Tel Erozyon makineleri, hassas üretim ortamlarında daha yüksek işleme kalitesi ve istikrarlı performansa ihtiyaç duyan müşteriler için tasarlanmıştır.
