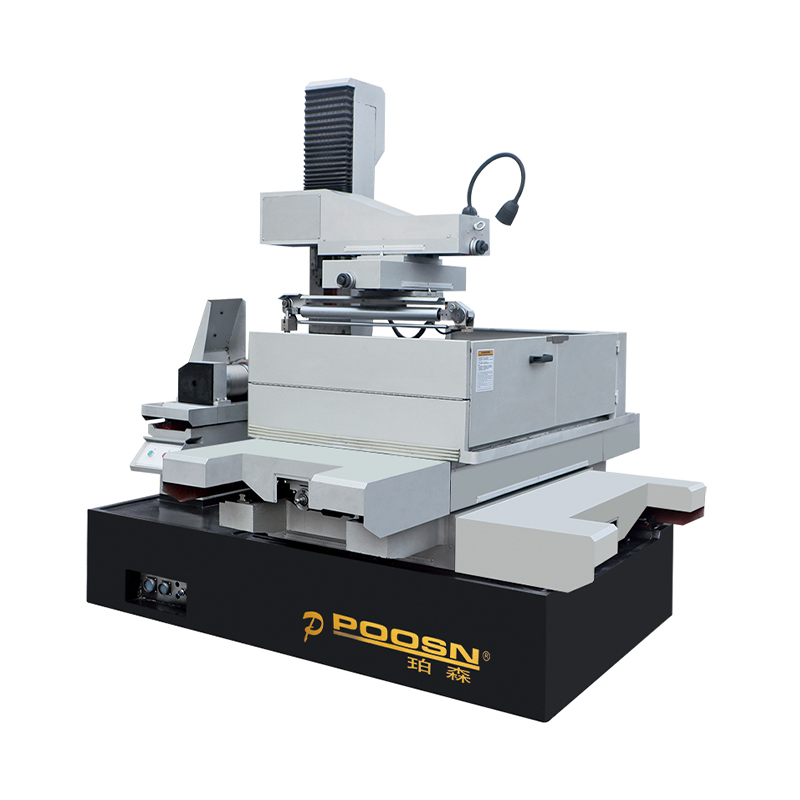

Hassas kalıp imalatı ve karmaşık parça işleme alanlarında, büyük konik tel kesimli elektrik deşarjlı işleme (WEDM) teknolojisi sürekli olarak önemli bir konuma sahiptir. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., derin endüstriyel mirasından ve aralıksız işleme limitleri arayışından yararlanarak, DK55D Büyük Kesme Koniği WEDM . Bu makine yalnızca mekanik yapı ve elektrik kontrol uzmanlığının bir sonucu değildir; karmaşık uzaysal geometrilerin işlenmesiyle ilgili karmaşık zorlukların çözümü için güçlü bir araç olarak hizmet eder.
I. DK55D Büyük Konik İşleme Sisteminin Temel Teknik Mimarisi
DK55D modeli orijinal olarak geleneksel tel erozyon makineleriyle elde edilebilen kesme açılarının doğasında var olan sınırlamaların üstesinden gelmek üzere tasarlandı. Ar-Ge süreci sırasında Taizhou Xinchengyang, özellikle makinenin dört eksenli uzamsal bağlantı sisteminin koordinasyonunu ve sinerjisini optimize etmeye odaklandı.
Geliştirilmiş Dört Eksenli Bağlantı Sistemi: DK55D, dört koordinat ekseni boyunca derin düzeyde bağlantı sağlar: X, Y, U ve V. Yüksek hassasiyetli kontrol algoritmalarının uygulanmasıyla sistem, geniş açılı konik parçaları keserken elektrot telinin uzamsal konum dengelemesinin mikron düzeyinde doğruluk elde etmesini sağlar.
Hassas Salınımlı Kılavuz Mekanizması: Standart takım tezgahlarının aksine, büyük konik işleme, tel kılavuzlarının (nozulların) olağanüstü esnekliğe ve konumsal kararlılığa sahip olmasını gerektirir. Xinchengyang tarafından tasarlanan salınımlı kafa yapısı, aşırı açısal eğim koşullarında bile sabit elektrot tel gerginliğini korur ve genellikle aşırı kesme açılarından kaynaklanan tel kırılması veya yüzey çizgileri gibi sorunları etkili bir şekilde önler.
Yüksek Sertlikte Makine Yatağı: Büyük konikli kesme operasyonları sırasında oluşan yanal kuvvetlere dayanmak için makine yatağı, çok aşamalı eskitme işlemine tabi tutulmuş yüksek mukavemetli dökme demirden yapılmıştır, böylece işleme prosesinin genel stabilitesi fiziksel olarak güçlendirilmiştir.
II. Taizhou Xinchengyang: Proses Avantajları ve Kalite Kontrol
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., DK55D'nin üretiminde üretim sürecinin her aşamasına "titizlik" felsefesini aşılıyor.
Bilimsel Ürün Tasarımı: Tezgahın tasarımı, akışkan dinamiği ile mekanik yapı arasında dikkatli bir denge kurarak, dielektrik akışkanın, konik işleme operasyonları sırasında metal kalıntılarını ve aşınmış parçacıkları daha etkili bir şekilde temizleyebilmesini sağlar.
Gelişmiş İşleme ve Muayene: Kapsamlı bir dizi gelişmiş işleme ekipmanıyla desteklenen Xinchengyang, DK55D'nin her bileşenini hassas taşlama ve bitirme işlemlerine tabi tutuyor. Sevkiyattan önce gerçekleştirilen konumsal doğruluk testi yalnızca bir formaliteden uzaktır; bunun yerine, her bir eksenin adım doğruluğunu doğrulamak ve garanti etmek için lazer interferometreler gibi yüksek hassasiyetli aletler kullanır. Teknik Uzmanlığın Entegrasyonu: Şirket, yılların pratik işleme deneyimini kontrol sisteminin mantık koduna dönüştürerek DK55D'nin düzensiz şekilli boşlukların ve değişken konik geometrilerin işlenmesini olağanüstü kolaylık ve yeterlilikle gerçekleştirmesini sağladı.
III. DK55D Büyük Konik Tel Kesme İşleme Özelliklerinin Karşılaştırılması
DK55D'nin teknolojik konumunun daha sezgisel bir şekilde anlaşılmasını sağlamak için aşağıdaki bölüm, standart makine modelleriyle çeşitli boyutlarda karşılaştırmalı bir analiz sunmaktadır:
| Özellik Boyutu | Standart WEDM Makinesi | DK55D Büyük Konik WEDM (Xinchengyang) |
| Uzaysal Serbestlik Dereceleri | Öncelikle düzlemsel 2D işlemeye odaklandı | 3D uzaysal konturlar ve geniş konik açılar için optimize edilmiştir |
| U/V Eksen Hareketi | Sınırlı strok, mikro telafiyle sınırlı | Yüksek açılı eğimi destekleyen bağımsız uzun stroklu tasarım |
| Kılavuz Kafa Mekanizması | Sabit montajlı veya küçük menzilli yüzer kafa | Esnek, yüksek hassasiyetli devirme, döndürme mekanizması |
| Algoritma Karmaşıklığı | Temel doğrusal ve dairesel enterpolasyon | Gelişmiş dört eksenli eşzamanlı bağlantı telafisi |
| Endüstriyel Uygulama | Geleneksel damgalama kalıpları ve basit bileşenler | Basınçlı döküm kalıpları, değişken çaplı borular, havacılık parçaları |
IV. Uygulama Alanlarının Genişliği ve Derinliği
DK55D geniş konikli tel kesme erozyon makinesi "eğimli kesme"den çok daha fazlasını yapabilir; gerçek değeri, geleneksel frezeleme veya standart tel kesme EDM yöntemleriyle çözülemeyen karmaşık işleme zorluklarını çözme yeteneğinde yatmaktadır:
Büyük Ölçekli Döküm Kalıpları: Taslak açıların karmaşık işlenmesi için DK55D, tek geçişte yüksek hassasiyette konik kesimler gerçekleştirebilir.
Havacılık ve Savunma Bileşenleri: Özel hava akış kanallarına veya değişken kesitlere sahip yapısal parçalar için makinenin 4 eksenli eş zamanlı kontrol özelliği ideal bir çözüm sunar.
Hassas Dişliler ve Kamalar: Yüksek hassasiyetli konumlandırma yeteneklerinden yararlanan makine, özel konik gereksinimleri olan şanzıman bileşenlerini işleme konusunda uzmandır.
V. SSS: DK55D'de Büyük Konik İşlemeyle İlgili Yaygın Teknik Sorular
S1: Büyük konik kesim sırasında yüzey kalitesi nasıl sağlanır?
C: Üstün bir yüzey kalitesi elde etmenin anahtarı, elektrot tel geriliminin hassas kontrolünde ve darbe güç kaynağının stabilitesinde yatmaktadır. Taizhou Xinchengyang, geniş açılı kesme sırasında titreşimi en aza indirmek için tel kılavuz yapısını optimize etti; bu, yüksek frekanslı sabit akım güç kaynağıyla birleştiğinde, eşit bir deşarj aralığı sağlar ve böylece yüzey kalitesini önemli ölçüde artırır.
S2: DK55D, değişken koniklere sahip parçaları (örneğin farklı üst ve alt profillere sahip parçalar) işlerken ne gibi avantajlar sunar?
C: Bu yetenek kontrol sisteminin hesaplama gücüne bağlıdır. DK55D, karmaşık geometrik girdileri kabul eder ve her bir kesit katmanı için özel kesme yolunu otomatik olarak hesaplayarak üst ve alt profiller arasındaki bağlantı noktalarında aşırı kesmeye veya alttan kesmeye neden olmadan yumuşak bir geçiş sağlar.
S3: Tezgahın mekanik sertliği geniş açılı işlemeyi nasıl etkiler?
C: Geniş açılı işleme sırasında elektrot teli, takım tezgahı üzerine yanal bir kuvvet bileşeni uygular. Makine yatağında yeterli sertlik yoksa, bu kuvvet çok küçük deformasyonlara neden olabilir ve bu da kabul edilebilir tolerans aralığının dışına çıkan işleme hatalarına neden olabilir. Xinchengyang tarafından üretilen DK55D, bu gerilimleri etkili bir şekilde ortadan kaldırmak için bilimsel olarak tasarlanmış bir makine gövdesi tasarımı kullanır ve böylece uzun çalışma süreleri boyunca tutarlı işleme doğruluğunu garanti eder.
S4: Fabrika sevkiyatından önce gerçekleştirilen konumlandırma doğruluğu testi sırasında hangi spesifik hususlar kapsanmaktadır?
C: Test rejimi hem statik geometrik doğruluğu (örneğin, çalışma masasının düzlüğü, her eksenin dikliği) hem de dinamik konumlandırma doğruluğunu kapsar. Tam stroklu çift yönlü testler gerçekleştirerek, müşteriye teslim edilen her makinenin yüksek hassasiyetli işleme uygulamaları için gereken katı standartları karşılamasını sağlıyoruz.
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. hassas işleme teknolojilerindeki uzmanlığını derinleştirmeye devam edecek; DK55D merkezli geniş konik işleme çözümü, şu anda artan sayıda üretim kuruluşuna süreç darboğazlarını aşma ve daha zorlu ürün tasarımları gerçekleştirme gücü veriyor.
