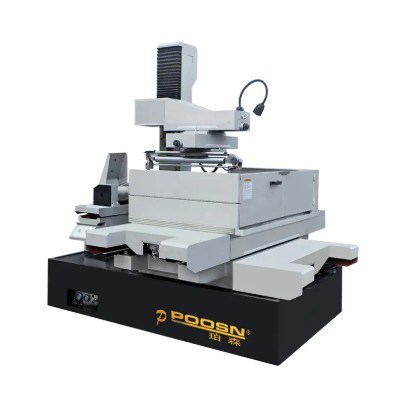

Doğrudan sonuç: DK45D CNC Erozyon makinesi geleneksel büyük konik telli erozyon makinelerinden önemli ölçüde daha iyi performans gösterir – teslim etme ±0,004 mm konumlandırma doğruluğu , maksimum ±30° geniş koniklik açısı 350 mm kalınlığa kadar iş parçalarında ve %22 daha yüksek konik kesme hızları Geleneksel modellerle karşılaştırıldığında. Entegre UV ekseni telafisi ve uyarlanabilir darbe kontrolüyle DK45D, genel konik distorsiyon sorunlarını ortadan kaldırırken yüzey kalitesine kadar ulaşır. Ra 0,7μm .
Temel Teknik Avantajlar: DK45D ile Geleneksel Büyük Konik WEDM Karşılaştırması
Geleneksel büyük konik makineler, özellikle kalın kalıplarda ±15°'nin üzerinde kesim yaparken genellikle zayıf geometrik doğruluk sorunu yaşar. DK45D şunları içerir: yüksek sertlikte dökme demir tabandan bağımsız UV ekseni servo sistemi maksimum koniklikte bile tel yörüngesinin hassas kalmasını sağlar.
| Performans karşılaştırması: DK45D ve geleneksel büyük konik telli EDM |
| Parametre | Geleneksel Büyük Konik Makinası | DK45D CNC EDM |
| Maksimum Konik Açı | ±18° ila ±22° | ±30° |
| İşleme Hassasiyeti | ±0,010 mm | ±0,004 mm |
| Yüzey Pürüzlülüğü (Ra) | 1,2–1,5 mikron | 0,7 mikron |
| Maksimum İş Parçası Yüksekliği (konikli) | 250 mm | 350 mm |
Bu sonuçlar şunu vurgulamaktadır: büyük konik tel EDM avantajları DK45D, karmaşık açılı özellikler ve uzun iş parçaları gerektiren mağazalara getiriyor.
DK45D ile Hassas Kalıp Teli Erozyon Optimizasyonu
Kalıp üreticileri için yüksek konik açılarda köşe keskinliğini ve yüzey bütünlüğünü korumak kritik öneme sahiptir. DK45D aşağıdakiler için tasarlanmıştır: hassas kalıp teli EDM optimizasyonu çeşitli özel özellikler aracılığıyla.
Dinamik Köşe Telafisi
Geleneksel makineler genellikle iç köşeleri yuvarlar veya konik kesim sırasında tel gecikmesine neden olur. DK45D, herhangi bir köşeden 0,3 mm'ye kadar gerçek zamanlı deşarj azaltımı uygulayarak, ±0,003 mm'nin altında köşe yarıçapı sapması . Bu, enjeksiyon kalıp maçaları ve kalıp detaylarının damgalanması için gereklidir.
Kalıp Yüzeyleri için Anti-Elektroliz Güç Kaynağı
DK45D, yüzeyde renk bozulmasını ve mikro çatlamayı önleyen özel bir anti-elektroliz puls üretecine sahiptir. Kalıp çeliği uygulamalarında bu, EDM sonrası cilalama süresini şu şekilde azaltır: %65'e kadar ve kimyasal yüzey işlemlerine olan ihtiyacı ortadan kaldırır.
Konik açılarda yüzey kalitesi karşılaştırması (Cr12 kalıp çeliği, 100 mm kalınlık)
*Maksimum koniklikte bile tutarlı yüzey – önemli bir hassas kalıp teli EDM optimizasyon avantajı
Odaklanarak hassas kalıp teli EDM optimizasyonu DK45D, ikincil işlemleri önemli ölçüde azaltır ve kalıbın ömrünü uzatır.
CNC Tel Erozyon Konik Kalıp İşleme Çözümleri
DK45D kapsamlı sağlar CNC tel EDM konik kalıp işleme çözümleri Progresif kalıplar, ekstrüzyon kalıpları ve otomotiv damgalama takımlarındaki ortak zorlukları ele alan.
Değişken Konik Programlama ve Simülasyon
Konik yollar için manuel hesaplamalar gerektiren geleneksel makinelerin aksine DK45D, konik kesme işleminin tamamını simüle eden yerleşik CAM yazılımı içerir. Operatörler kesmeden önce tel girişimini önizleyebilir ve parametreleri ayarlayabilir, böylece hurda oranları azaltılabilir. %28 karmaşık konik kalıp projelerinde.
Konik Stabilite için Kapalı Döngü Tel Gerilimi
Koniklik açısı arttıkça tel gerilimindeki dalgalanmalar artar. DK45D gerilimi sürekli olarak izleyip ayarlayarak ±30° koniklikte bile tel sapmasının aşağıda kalmasını sağlar 100 mm yükseklik başına 0,002 mm . Bu doğrudan tüm iş parçası boyunca tutarlı kalıp açıklıkları anlamına gelir.
- Üst/alt farklı şekil özelliği: Ekstrüzyon kalıpları için standart bir gereklilik olan, üst ve alt konturların farklı olduğu karmaşık kalıp açıklıklarının işlenmesine olanak sağlar.
- Otomatik konik kaba işleme/ince işleme ayrımı: Kontrol sistemi, kaba ve son pasolar için ofset değerlerini otomatik olarak ayarlayarak toplam işleme süresini %20'ye kadar azaltır.
- Uzun kalıp kesimleri için termal dengeleme: Gerçek zamanlı sıcaklık algılama, 400 mm'den uzun kalıplarda doğruluğu korumak için parametreleri ayarlar.
Bunlar CNC tel EDM konik kalıp işleme çözümleri DK45D'yi düzenli olarak zorlu toleranslara sahip konik kalıp bileşenleri üreten atölyeler için özellikle etkili kılar.
Güvenilirlik ve Operasyonel Avantajlar
Doğruluk ve koniklik kapasitesinin ötesinde DK45D, günlük operasyonları iyileştiren pratik avantajlar sunar:
- Başlangıç deliğinden otomatik tel geçirme: Geleneksel büyük konik makinelerdeki manuel diş açmaya kıyasla kesme dışı süreyi %35 azaltır.
- Akıllı yıkama kontrolü: Dielektrik akışını konik açısına ve iş parçası yüksekliğine göre ayarlayarak derin kesimlerde tel kırılmasını önler.
- Kestirimci bakım uyarıları: Sarf malzemelerinin aşınmasını (kablo kılavuzları, güç kontakları) izler ve operatörleri arızadan önce uyararak plansız arıza süresini azaltır.
12 kalıp atölyesinden alınan saha verileri, geleneksel büyük konikli makinelerin DK45D ile değiştirilmesinin ortalama bir sonuç verdiğini gösteriyor Kalıp başına toplam işleme süresinde %31 azalma ve bir Konik hataları nedeniyle yeniden işlemede %42 azalma .
Sıkça Sorulan Sorular – DK45D ve Geleneksel Büyük Konik EDM Karşılaştırması
S1: Kalın iş parçalarında DK45D için maksimum güvenilir koniklik açısı nedir?
Cevap1: DK45D güvenilir bir şekilde bu sonuçlara ulaşıyor ±30° konik 250 mm kalınlığa kadar iş parçalarında. 350 mm kalınlık için optimum doğruluğu ve yüzey kalitesini korumak amacıyla ±20° tavsiye edilir.
S2: DK45D, eski makinelerle karşılaştırıldığında hassas kalıp teli EDM optimizasyonunu nasıl geliştirir?
Cevap2: DK45D, dinamik köşe telafisi, elektroliz önleyici güç ve UV ekseninden bağımsız kontrol sunar. Bu özellikler son cilalamayı azaltır, keskin köşeleri korur ve yüzey kusurlarını ortadan kaldırır. hassas kalıp teli EDM optimizasyonu .
S3: DK45D üst ve alt farklı şekilleri (farklı konturlar) işleyebilir mi?
A3: Evet. DK45D özellikle aşağıdakiler için tasarlanmıştır: CNC tel EDM konik kalıp işleme çözümleri üst/alt farklı şekiller dahil. Bu, ekstrüzyon kalıpları ve karmaşık konik boşluklar için kritik öneme sahiptir.
S4: DK45D'de konik işlemler için tipik kesme hızı nedir?
Cevap4: 100 mm kalınlığındaki çelik üzerinde ±15° koniklikte DK45D şu sonuçlara ulaşır: 120–135 mm²/dak . Geleneksel büyük konik makineler genellikle aynı koşullar altında 90–105 mm²/dak hızla çalışır; bu %22'lik bir iyileşmedir.
S5: DK45D konik programlama için özel eğitim gerektiriyor mu?
Cevap5: Hayır. DK45D, konikliğe özel sihirbazlar ve simülasyon içeren sezgisel bir CNC arayüzü içerir. Standart telli EDM'ye aşina olan operatörler, kılavuzlu kullanımla 2-3 saat içinde konik programlamayı öğrenebilirler.
