DKD Büyük Kesme Koniği WEDM'i Hassas İşlemede Çığır Açan Nedir?

DKD Büyük Kesme Koniği WEDM'i Hassas İşlemede Çığır Açan Nedir?

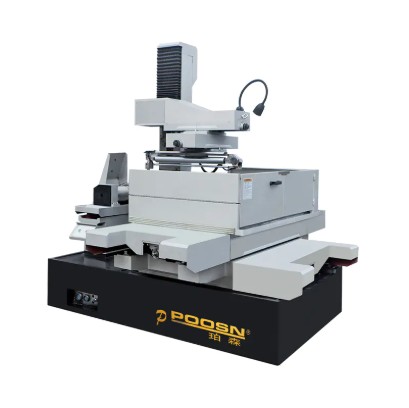

DKD Büyük Kesme Konik Tel Erozyon hassas işlemede bir devrimdir çünkü telli elektrik deşarjlı işlemenin tek bir kurulumda başarabileceği şeyleri temel olarak genişletir. 500 mm'den uzun iş parçalarında ±45°'ye kadar konik açılar elde eder, 3.000 kg'ı aşan iş yüklerinde ±0,003 mm dahilinde konum doğruluğunu korur ve uyarlanabilir deşarj kontrolü sayesinde tel kırılmasını %60'a kadar azaltır — hiçbir geleneksel WEDM makinesinin aynı anda kopyalayamayacağı yetenekler. Havacılık, ağır kalıp yapımı, ekstrüzyon takımları ve geniş formatlı kalıp üretiminde çalışan üreticiler için bu makine yalnızca mevcut çözümleri geliştirmekle kalmıyor. Daha önce imkansız olan geometrileri ve iş parçası ölçeklerini, boyut bütünlüğünden veya yüzey kalitesinden ödün vermeden üretilebilir hale getirir.

significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Bu makale, DKD Büyük Kesme Konikli WEDM'i gerçek bir mühendislik atılımı haline getiren teknik ve pratik boyutların her birini incelemektedir. Makinenin yapısal tasarımını, konik kesme sistemini, kontrol zekasını, yıkama teknolojisini, kablo yönetimini, uygulama uygunluğunu ve toplam sahip olma maliyetini kapsar; baştan sona belirli veriler ve üretim örnekleriyle birlikte.

Core Problem: Why Large-Taper WEDM Has Always Been Difficult

DKD makinesinin başardıklarını takdir etmek için, büyük konikli WEDM'i bu kadar uzun süredir bu kadar zorlaştıran mühendislik zorluklarını anlamakta fayda var. Tel Erozyon, ince bir tel elektrot ile iş parçası arasında kontrollü elektrik deşarjları kullanarak elektriksel olarak iletken malzemeyi aşındırarak çalışır. Tel, iş parçasına doğrudan temas etmez; dielektrik sıvıyla dolu küçük bir boşlukla ayrılır ve hızlı, kesin olarak zamanlanmış elektrik darbeleri tarafından salınan enerji sayesinde malzeme uzaklaştırılması gerçekleşir.

Tel tamamen dikey tutulduğunda bu süreç iyi anlaşılır ve yüksek düzeyde kontrol edilebilir. Boşaltma aralığı telin uzunluğu boyunca aynıdır, taşma simetriktir ve kesim geometrisi tahmin edilebilirdir. Ancak tel konikliği kesmek için eğildiğinde her şey değişir. Boşluk geometrisi asimetrik hale gelir; telin giriş noktası ve çıkış noktası, uzun iş parçalarında bazen düzinelerce milimetre kadar yatay olarak kaydırılır. Eğimli tel boyunca deşarj dağılımı dengesiz hale gelir. Yıkama etkinliği keskin bir şekilde düşer çünkü dielektrik sıvı açılı bir kesme bölgesine eşit şekilde yönlendirilemez. Konturlama işlemleri sırasında konik açı değiştikçe tel yolunun şekli değiştiği için tel gerginliğinin korunması zorlaşır.

100 mm uzunluğundaki bir iş parçasında 15°'lik bir koniklik, tel girişi ve çıkışı arasında yaklaşık 27 mm'lik yatay bir sapma oluşturur. Bu yönetilebilir bir şey. 500 mm uzunluğunda ve 30° konikliğe sahip bir iş parçasında yatay ofset 290 mm'ye yaklaşır. Bu ölçekte sorunlar çarpıcı biçimde artıyor. Tel kendi gerilim asimetrisi altında eğilir. Deşarj eşit olarak dağıtılmak yerine telin orta noktasında yoğunlaşır. Püskürtme uçlarına uygulanan yıkama basıncı kesme bölgesinin merkezine zar zor ulaşıyor. Yüzey kalitesi bozulur, geometrik doğruluk zarar görür ve tel kırılma oranları artar.

Bu nedenle çoğu WEDM üreticisi geçmişte koniklik kabiliyetini mütevazı açılarla (tipik olarak ±3° ila ±15°) ve orta düzeyde iş parçası yükseklikleriyle sınırlandırmıştır. Standart bir makineyle bu sınırların ötesine geçmek öngörülemeyen sonuçlara yol açar: boyutsal hatalar, pürüzlü yüzey kaplamaları, sık tel kopmaları ve kritik bileşenlerdeki yorulma performansını tehlikeye atacak kadar kalın katmanların yeniden kesilmesi. DKD Büyük Kesme Konikli WEDM, bu sorunları kademeli iyileştirmelerle değil, makineyi büyük konikli kesme gereklilikleri etrafında sıfırdan yeniden tasarlayarak çözmek için özel olarak tasarlanmıştır.

Yapısal Temel: Makine Tabanı ve Çerçeve Mühendisliği

Hassas işleme, makinenin yapısal temeli ile başlar. Makine gövdesindeki herhangi bir titreşim, termal genleşme veya mekanik sapma, doğrudan kesme telinde konum hatasına dönüşür. Ağır iş parçalarında geniş konikli kesim için bu özellikle kritiktir çünkü kesme kuvvetleri - frezeleme veya taşlama ile karşılaştırıldığında mutlak anlamda küçük olsa da - geniş bir makine çalışma alanı boyunca asimetrik olarak hareket ederek standart dökme demir çerçevelerin yeterince karşı koyamayacağı momentler yaratır.

DKD machine uses a granit kompozit makine tabanı Bu, geleneksel dökme demir yapıya göre birçok önemli avantaj sunar. Granit kompozit, dökme demirden yaklaşık sekiz ila on kat daha yüksek bir spesifik sönümleme katsayısına sahiptir; bu, atölye zemininden, yakındaki makinelerden veya makinenin kendi servo tahriklerinden kaynaklanan titreşimlerin, yapı içinde yankılanmak ve bitmiş parçada yüzey dalgalanması olarak görünmek yerine çok daha hızlı bir şekilde emildiği anlamına gelir.

rmal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with lineer motor sürücüleri hem U hem de V eksenlerinde. Doğrusal motorlar, bilyalı tahriklerin boşluklarını, uyumluluklarını ve termal hassasiyetlerini ortadan kaldırarak 0,1 µm'lik konumlandırma çözünürlüğü ve 0,5 µm'den daha iyi çift yönlü tekrarlanabilirlik sağlar. Bu önemlidir, çünkü konik açısı sürekli değişen bir konturlama işlemi sırasında, XY ekseni eğriler ve köşeler boyunca hareket ederken doğru tel eğimini korumak için UV ekseninin saniyede yüzlerce küçük konum düzeltmesi yapması gerekir. UV ekseni yanıtındaki herhangi bir gecikme veya yanlışlık, bitmiş parça yüzeyinde geometrik sapma olarak görünen konik açı hatalarına neden olur.

wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Uyarlanabilir Darbe Jeneratörü: Değişken Koşullarda Deşarj Kararlılığının Korunması

electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

DKD machine incorporates an uyarlanabilir puls üreteci Geleneksel EDM puls üreteçlerinden temelde farklı bir prensiple çalışır. Uyarlanabilir jeneratör, sabit bir darbe dalga formu iletmek ve operatörün belirli bir malzeme ve geometri için uygun parametreleri seçmesine güvenmek yerine, birkaç megahertzlik bir örnekleme oranında deşarj aralığı voltajını, akımı ve zamanlama özelliklerini sürekli olarak izler. Her bir deşarjı verimli bir kıvılcım, kısa devre, ark veya açık aralık olarak sınıflandırmak için bu gerçek zamanlı verileri kullanır ve zararlı ark olaylarını ortadan kaldırırken verimli kıvılcımların oranını en üst düzeye çıkarmak için darbe zamanlamasını, enerjiyi ve polariteyi darbeden darbeye göre ayarlar.

Bu özellik özellikle geniş konikli kesme sırasında önemlidir çünkü döküntü tahliye verimliliği tel uzunluğu boyunca önemli ölçüde değişiklik gösterir. Yıkama nozüllerinin bulunduğu giriş ve çıkış noktalarının yakınında kalıntılar etkili bir şekilde uzaklaştırılır ve boşluk temiz kalır. Uzun eğimli bir telin orta kısımlarında döküntü birikimi daha fazladır ve yerel boşluk koşulları kısa devreye eğilimlidir. Uyarlanabilir jeneratör, bireysel darbelerin voltaj imzasından bu yerel kısa devre eğilimlerini tespit eder ve o deşarj bölgesindeki darbe enerjisini anlık olarak azaltarak yanıt verir, aksi takdirde kablonun kırılmasına neden olacak iletken enkaz köprülerinin birikmesini önler.

practical result is that Büyük konik modunda kesme hızı, düz kesim hızının %85-90'ında korunur aynı malzeme ve tel çapı için — operatörün tel kırılmasını önlemek için darbe enerjisini manuel olarak azaltmak zorunda kalması nedeniyle 20°'nin üzerindeki konik açılarda çalışırken genellikle kesme hızının %40-60'ını kaybeden geleneksel makinelere göre önemli bir gelişme. Uyarlamalı jeneratör aynı zamanda makinenin, karbür ve polikristalin elmas kompozitler gibi boşaltma kararsızlığına karşı özellikle hassas olan malzemeleri, uyarlamalı olmayan bir makinede imkansız olan konik açılarda kesmesine de olanak tanır.

Çift Yönlü Yüksek Basınçlı Yıkama: Büyük Konik Açılarda Kalıntı Sorununu Çözme

Aşınmış parçacıkları uzaklaştırmak, teli ve iş parçasını soğutmak ve boşluk temizliğini korumak için kesme bölgesine dielektrik sıvının iletilmesi işlemi olan yıkama, WEDM performansında en az takdir edilen faktörlerden biridir. Düz kesimde yıkama basittir: üst ve alt nozullar tel ile eş eksenlidir ve sıvı boşluktan yukarıdan aşağıya simetrik olarak akar. Koniklik açısı arttıkça bu simetri giderek bozulur ve yıkama etkinliği hızla bozulur.

500 mm'lik bir iş parçasına sahip 45°'lik bir konikte, üst nozül, yatay düzlemde alt nozülden yaklaşık 500 mm kadar kaydırılır. Giriş noktasında üst nozuldan dışarı atılan sıvı, eğimli kesimin çıkış noktasına ulaşmaz; eğimli tel yolu boyunca akar ve iş parçasının yan duvarındaki boşluklardan çıkar. Eğimli telin merkezi bölgesi, şiddetli yıkama yetersizliği koşullarında çalışır ve döküntü birikmesine, lokal aşırı ısınmaya, kalın yeniden döküm katmanlarına ve sonuçta telin kırılmasına neden olur.

DKD machine addresses this with a çift yönlü değişken basınçlı yıkama sistemi jet yönlerini gerçek tel eğim açısıyla hizalamak için dönebilen, bağımsız olarak kontrol edilen üst ve alt nozülleri içerir. DKD nozülleri, sabit bir nozulun yaptığı gibi sıvıyı dikey olarak aşağı doğru püskürtmek yerine, sıvıyı tel ekseni boyunca yönlendirmek üzere dönerek jetin iş parçasının yan duvarına karşı dağılması yerine eğimli kesme bölgesine nüfuz etmesini sağlar.

Yön kontrolüne ek olarak yıkama basıncı, iş parçası yüksekliğine, malzeme tipine, konik açısına ve mevcut kesme fazına bağlı olarak CNC tarafından 0,5 ile 18 bar arasında otomatik olarak ayarlanır. Döküntü hacminin yüksek olduğu kaba kesme sırasında, boşluğun temizliğini korumak için basınç artırılır. Yüzey bütünlüğünün kritik olduğu son kesme geçişleri sırasında, yüzey pürüzlülüğünü bozabilecek hidrolik kaynaklı tel titreşimini önlemek için basınç azaltılır. Bu dinamik basınç yönetimi puls üretecinin uyarlanabilir kontrolüyle koordine edilir, böylece her iki sistem de aralık koşullarındaki değişikliklere aynı anda yanıt verir.

result is a 3 µm'nin altında yeniden şekillendirilmiş katman kalınlığı maksimum konik açılarda bile — havacılık sınıfı bileşen spesifikasyonlarının yüzey bütünlüğü gereksinimlerini karşılayan ve çoğu uygulamada EDM sonrası yüzey işlemi ihtiyacını ortadan kaldıran bir değer. Büyük konik açılarda çalışan geleneksel makinelerde, yeniden şekillendirilmiş katman kalınlığı sıklıkla 15-20 µm'yi aşıyor, bu da zaman ve maliyet ekleyen ek taşlama veya cilalama işlemlerini gerektiriyor.

dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Tel Yönetim Sistemi: Gerginlik Kontrolü, Diş Açma ve Tüketim Verimliliği

Tel elektrot yönetimi, telin besleme makarasından kılavuz sistemi aracılığıyla besleme mekanizmasına kadar her şeyi kapsar ve kesim kalitesi, makinenin çalışma süresi ve işletme maliyeti üzerinde doğrudan etkiye sahiptir. Geniş konikli kesmede, tel yönetimi düz kesmeye göre daha zorludur çünkü eğimli tel yolu eşit olmayan bir gerilim dağılımı oluşturur: gerilim, kılavuzların yakınındaki bükme noktalarında daha yüksek ve orta açıklıkta daha düşüktür. Gerilim tam olarak kontrol edilmezse tel, bitmiş parça üzerinde periyodik yüzey desenleri olarak görünen belirli frekanslarda rezonansa girer.

DKD machine uses a kapalı devre tel gerginlik kontrol sistemi üst kılavuzdaki gerçek tel gerilimini ölçen ve bu bilgiyi servo kontrollü gergi makarasına besleyen bir yük hücresi sensörüne sahiptir. Sistem, makara çapı azalsa ve tel sarma dinamiği değişse ve hatta tel yolu geometrisi değişen konik açılarla değişse bile, makara boyunca tel gerilimini ayar noktasının ±0,3N dahilinde tutar. Bu gerginlik tutarlılığı seviyesi, geleneksel makinelerdeki mekanik gerdirme cihazlarının başarabileceğinden yaklaşık üç kat daha sıkıdır.

wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

Kablo tüketimi, üretim WEDM ortamlarında önemli bir işletme maliyetidir. Sürekli çalışan tipik bir geniş formatlı WEDM makinesi, tel türüne bağlı olarak kilogram başına 15-30 ABD Doları tutarında bir maliyetle haftada 15-25 kg tel tüketebilir. DKD makinesinin gerilim optimizasyonu ve uyarlanabilir boşaltma kontrolü, gereksiz tel ilerlemesini azaltır; bu, kararsız boşaltma koşullarının makinenin taze teli kesme için gerçekten ihtiyaç duyulandan daha hızlı beslemesine neden olduğu bir olgudur. Üretim kurulumlarından elde edilen saha verileri şunları gösterir: kablo tüketiminde %22–31 oranında azalma Bu kontrollerin bulunmadığı makinelerle karşılaştırıldığında, yılda 5.000 saat çalışan bir makinede, kablo türüne ve fiyatına bağlı olarak yıllık 8.000 ila 15.000 ABD Doları tutarında havale tasarrufu anlamına gelir.

machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

CNC Kontrol Sistemi: Zeka, Otomasyon ve Programlama Verimliliği

CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that Yeni parçalar için programlama süresi %60-70 oranında azalır manuel parametre seçimi ve yinelemeli test kesimleri gerektiren geleneksel WEDM kontrolleriyle karşılaştırıldığında.

Performans Karşılaştırması: DKD Büyük Kesme Koniği WEDM ile Endüstri Standartları

following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Endüstri Uygulamaları: DKD Makinesinin Gerçek Üretim Avantajı Yarattığı Yerler

DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Havacılık ve Savunma Bileşenleri İmalatı

Havacılık bileşenleri sıklıkla hassas taslak açılarına sahip karmaşık dış profiller, özellikle de türbin kanadı kök formları, yapısal braketler ve uçak gövdesi bağlantı parçaları gerektirir. Bu bileşenler genellikle Inconel 718, titanyum Ti-6Al-4V ve yüksek mukavemetli takım çelikleri gibi malzemelerden üretilir; bunların tümü geleneksel işleme için zorludur ve EDM için idealdir. DKD makinesinin Inconel 718'de 500 mm yükseklikte ±0,003 mm hassasiyetle ve 3 µm'nin altında yeniden döküm katmanıyla ±45° konik kesme yeteneği, türbin kanadı köknar ağacı kök profillerinin daha önce gerekli olan çoklu fikstürleme işlemlerine gerek kalmadan tek bir kurulumda kesilebileceği anlamına gelir. Bir havacılık tedarikçisi, bir türbin diski yuvası için operasyon sayısını dörtten (kaba frezeleme, yarı ince frezeleme, EDM ve taşlama) ikiye (kaba frezeleme ve DKD WEDM) düşürerek toplam parça çevrim süresini %38 oranında azalttığını bildirdi.

Ağır Pres Kalıbı ve Progresif Kalıp İmalatı

Otomotiv gövde panelleri ve yapısal bileşenlere yönelik aşamalı damgalama kalıpları, iş parçası boyutu, malzeme sertliği ve geometrik karmaşıklık açısından en zorlu WEDM uygulamaları arasındadır. Kalıp plakaları tipik olarak 400–600 mm kalınlığındadır, 58–62 HRC'ye kadar sertleştirilmiştir ve hassas konik zımba ve kalıp açıklıkları gerektirir; genellikle boş tutma özellikleri ve trim bölümleri için 20–30° konik açılara sahiptir. Geleneksel makinelerde, bu koniklik özellikleri, her biri kendi konumsal hata birikimini ortaya çıkaran, farklı fikstürleme yönelimlerine sahip birden fazla kurulum gerektirir. DKD makinesi, tüm konik unsurları tek bir iş parçası yöneliminde keserek, özellikler arasındaki uzaysal ilişkileri ±0,003 mm dahilinde korur ve çoklu kurulum yaklaşımlarında kalıp uyumsuzluğunun ana kaynağı olan 0,01–0,02 mm fikstür yeniden konumlandırma hatalarını ortadan kaldırır.

Ekstrüzyon Kalıp İşleme

Alüminyum ve bakır ekstrüzyon kalıpları benzersiz bir zorluk sunar: kalıp profili, aynı kalıp bloğu içinde farklı derinliklerde farklı konik açılar gerektiren dayanma yüzeylerini, boşaltma açılarını ve kaynak odası geometrilerini içermelidir ve kalıp blokları 150-400 mm kalınlığında olabilir. DKD makinesinin kesim yolu boyunca değişken konik açıları belirleme yeteneği, iş parçası yüksekliği kapasitesiyle birleştiğinde, onu tek bir kurulumda tüm ekstrüzyon kalıplarını tüm konik özellikleriyle birlikte işleyebilen tek WEDM platformu haline getiriyor. Pencere çerçevesi bölümleri ve yapısal profiller üreten alüminyum profil ekstrüzyon üreticileri için bu yetenek, konik kritik kalıp özelliklerini uzman EDM atölyelerine dış kaynak olarak kullanma ihtiyacını ortadan kaldırarak işi şirket içine getirdi ve kalıp teslim süresini %40-50 oranında azalttı.

Tıbbi Cihaz ve İmplant Aletleri

Tıbbi cihaz kalıpları (ortopedik implantlar için kalıplar, minimal invazif aletler için kesme takımları ve implante edilebilir bağlantı elemanları için kalıplar) üretimde en sıkı boyut toleranslarından ve yüzey bütünlüğü standartlarından bazılarını gerektirir. Kobalt-krom ve titanyum alaşımlarındaki implant bileşenleri, biyouyumluluk açısından ISO 5832 standartlarını karşılamalıdır; bu standart, diğer gerekliliklerin yanı sıra, yeniden şekillendirilmiş katman kalınlığını sınırlar ve özel yüzey pürüzlülüğü değerleri gerektirir. DKD makinesinin bu malzemeler üzerindeki 3 µm'nin altındaki yeniden döküm katmanı ve Ra 0,2 µm yüzey bitirme kapasitesi, geleneksel EDM'den sonra şu anda standart uygulama olan cilalama ve gravür işlemleri olmadan takımların çizim toleransına ulaştırılabileceği ve takım başına 4-8 saatlik son işlemden tasarruf edilebileceği anlamına gelir.

İnsansız Operasyon ve Üretim Verimliliği

Hassas bir takım tezgahının üretim ortamında maksimum değer sunabilmesi için, geceleri, hafta sonları ve vardiya değişimlerinde sürekli operatörün dikkatini gerektirmeden güvenilir insansız çalışma kapasitesine sahip olması gerekir. WEDM prensipte insansız operasyonlara çok uygundur çünkü kesme işlemi temassızdır ve ilgili kuvvetler ihmal edilebilir düzeydedir. Ancak pratikte kablo kopması, diş açma arızaları ve dielektrik sistem sorunları, tarihsel olarak WEDM makinelerinin pratik gözetimsiz çalışma süresini müdahaleye ihtiyaç duyulmadan birkaç saat öncesine kadar sınırlamıştır.

DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Üretim kullanıcıları raporu %85–92 makine kullanım oranları planlı bakım da dahil olmak üzere 30 günlük periyotlar boyunca. Karşılaştırma yapmak gerekirse, benzer üretim ortamlarındaki geleneksel WEDM makineleri, daha yüksek kablo kopma oranları, daha sık manuel müdahale gereksinimleri ve işler arasında daha uzun kurulum süreleri nedeniyle genellikle %60-75 kullanım oranına ulaşır. Saat başına 80 ila 150 ABD Doları tutarındaki tipik bir WEDM makine saati maliyetinde, kullanımdaki iyileşme tek başına makine başına geri kazanılan kapasitede yılda 40.000 ila 120.000 ABD Doları anlamına gelir.

control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Toplam Sahip Olma Maliyeti: Uzun Vadeli Mali Durum

DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Bu operasyonel avantajlar toplandığında ve prim satın alma maliyeti beş yılda amorti edildiğinde, DKD makinesi tipik olarak standart bir makineye kıyasla %15-25'lik bir marjla daha düşük beş yıllık toplam sahip olma maliyetine ulaşır Büyük konik kesimin iş yükünün %30'undan fazlasını oluşturduğu üretim ortamlarında. Büyük konik çalışmanın birincil uygulama olduğu ortamlarda avantaj daha da büyüktür.

Beş yıllık dönem boyunca bakım maliyetleri, DKD'nin daha yüksek başlangıç ​​karmaşıklığına rağmen geleneksel makinelerle karşılaştırılabilir veya onlardan daha düşüktür, çünkü UV eksenindeki doğrusal motor sürücülerinin mekanik aşınma bileşenleri yoktur (bilyeli vidalar, aktarma organlarında yataklar yoktur) ve granit kompozit taban, periyodik kazıma veya hizalama gerektirmez. Kılavuz değiştirme aralıkları, elmas kaplı kılavuz tasarımıyla uzatılır ve otomatik dielektrik yönetim sistemi, manuel olarak yönetilen sistemlerde önemli bir bakım maliyeti olan kimyasal işleme ve test işçiliğini azaltır.

Sıkça Sorulan Sorular

S1: DKD makinesinin konik açısının gerçek pratik limiti nedir ve maksimum açılarda doğruluk düşer mi?

Cevap1: DKD Büyük Kesme Koniği WEDM, yüksekliği 500 mm'ye kadar olan iş parçalarında ±45° koniklik için derecelendirilmiştir ve bu, laboratuvar maksimumundan ziyade gerçek bir üretim spesifikasyonudur. UV ekseni doğrusal motor sistemi, koniklik açısından bağımsız olarak tutarlı konumlandırma çözünürlüğü sağladığından, tüm koniklik aralığında ±0,003 mm'lik konumlandırma doğruluğu korunur. Yüzey pürüzlülüğü aşırı açılarda hafifçe azalır - asimetrik boşaltma aralığı geometrisi nedeniyle düşük konik açılarda Ra 0,2 µm, 45°'de Ra 0,3–0,35 µm'ye yükselebilir - ancak bu, çoğu endüstriyel uygulama için spesifikasyon dahilinde kalır. Aşırı konik açılarda Ra 0,2 µm gerektiren uygulamalar için, azaltılmış enerji ayarlarına sahip ek bir son işlem pasosu bu hedefe ulaşır.

S2: DKD makinesi seramik veya çok kristalli elmas gibi iletken olmayan veya zayıf iletken malzemeleri kesebilir mi?

Cevap2: Tel Erozyon temel olarak iş parçasında elektriksel iletkenlik gerektirir ve DKD makinesi bu fiziksel gereksinimin bir istisnası değildir. Bununla birlikte, tungsten karbür (çelikten kabaca 10-20 kat daha yüksek elektrik direncine sahiptir), sinterlenmiş polikristalin elmas kompozitler (iletken kobalt bağlayıcı matris kullanan) ve elektriksel olarak iletken seramik kompozitler dahil olmak üzere standart takım çeliğinden daha düşük iletkenliğe sahip malzemeleri etkili bir şekilde kesebilir. Özellikle tungsten karbür için, uyarlanabilir puls üretecinin gerçek zamanlı boşluk izlemesi, geleneksel makinelere göre önemli bir avantaj sağlar çünkü karbürün deşarj özellikleri çelikten önemli ölçüde farklıdır ve stabil kesmeyi sürdürmek için dinamik parametre ayarlaması gerektirir; bu, sabit parametreli makinelerin etkili bir şekilde yapamayacağı bir şeydir.

S3: Karmaşık, büyük konik bir parçanın DKD makinesinde ayarlanması ve programlanması ne kadar sürer?

Cevap3: Kurulum ve programlama süresi büyük ölçüde parça karmaşıklığına bağlıdır, ancak değişen konik açılarda 8-12 zımba açıklığına sahip temsili bir büyük konik kalıp plakası için deneyimli operatörler, DKD kontrolünün DXF içe aktarma ve otomatik konik programlama işlevlerini kullanarak toplam kurulum ve programlama süresini 90-150 dakika olarak bildirir. Bu, manuel parametre seçimi, çoklu test kesimleri ve her bir konik açı segmenti için ayrı programlama gerektiren geleneksel bir WEDM makinesinde aynı parça için 4-6 saat ile karşılaştırıldığında avantajlıdır. Yeni geometrideki ilk ürün parçalarının doğrulama kesimleri için genellikle ek bir saat daha gerekir. İlk ürün onaylandıktan sonra, aynı parçanın tekrar üretimi yalnızca iş parçasının yüklenmesini ve programın geri çağrılmasını gerektirir; genellikle kurulum başına 20-30 dakika sürer.

S4: DKD makinesi hangi bakım programını gerektirir ve en yaygın servis öğeleri nelerdir?

Cevap4: DKD makinesinin bakım programı günlük, haftalık, aylık ve yıllık aralıklarla düzenlenmiştir. Günlük bakım yaklaşık 15 dakika sürer ve dielektrik direncinin kontrol edilmesini, tel kılavuzlarının aşınma açısından incelenmesini ve yıkama nozulunun hizasının doğrulanmasını içerir. Haftalık bakım (30-45 dakika) filtre değiştirme kontrollerini, tel kesicinin ve toplama ünitesinin temizlenmesini ve XY ekseni doğrusal kılavuzlarının yağlanmasını içerir. Aylık bakım (2-3 saat) tam dielektrik sistem incelemesini, UV ekseni kalibrasyon doğrulamasını ve kontrol sistemi teşhisini içerir. Bir servis mühendisi tarafından gerçekleştirilen yıllık bakım, tam geometrik kalibrasyonu, eksen doğruluğunun lazer ölçümünü ve tel kılavuzları, contalar ve filtre ortamı gibi aşınan parçaların değiştirilmesini içerir. En yaygın plansız servis öğeleri, tel kılavuzunun değiştirilmesi (genellikle tel türüne ve malzemesine bağlı olarak her 800-1.200 saatte bir) ve dielektrik filtrenin değiştirilmesidir (malzeme kaldırma hacmine bağlı olarak her 400-600 saatte bir).

S5: DKD makinesi çok çeşitli malzemeleri ve parça türlerini kesen atölyeler için uygun mu yoksa dar bir uygulama aralığı için optimize edilmiş mi?

Cevap5: DKD makinesi, teknoloji veri tabanının geniş bir malzeme yelpazesini kapsaması ve uyarlanabilir puls üretecinin farklı iletken malzemeler arasındaki parametre değişimlerini otomatik olarak yönetmesi nedeniyle atölye ortamlarına çok uygundur. Atölyeler, malzemeler arasında geçiş yapmanın (örneğin, sertleştirilmiş P20 kalıp çeliğinden tungsten karbüre ve titanyuma) manuel parametre ayarlaması yerine yalnızca kontrol arayüzünde malzeme seçimi gerektirdiğini bildirmektedir. Atölyeler için temel husus, DKD makinesinin boyutu ve çalışma tablası kapasitesinin onu büyük veya karmaşık parçalar üzerinde en verimli hale getirmesidir; Tipik atölye işlerinin önemli bir bölümünü oluşturan küçük, ince, düz kesilmiş parçalar için, daha küçük bir standart WEDM makinesinin paralel olarak çalıştırılması daha ekonomik olabilir. DKD makinesine yatırım yapan atölyelerin çoğu, rutin kesim için standart makineleri korurken, onu özellikle geniş formatlı ve yüksek konikli işler için kullanıyor.

S6: Operatörlerin DKD makinesinde uzmanlaşması için hangi eğitim gereklidir ve üretici ne tür destek sağlıyor?

Cevap6: Mevcut WEDM deneyimine sahip operatörler genellikle makinenin çalıştırılması, programlama, konik kesme prensipleri, dielektrik yönetimi ve rutin bakımı kapsayan 5 günlük bir yerinde eğitim programına ihtiyaç duyarlar. Önceden WEDM deneyimi olmayan operatörlerin, makineye özel eğitimden önce EDM temellerini kapsayan 10 günlük bir programa ihtiyaçları vardır. Üretici, yerinde kurulum ve devreye alma, ilk eğitim programı, makinenin yerleşik teşhis bağlantısı aracılığıyla uzaktan teknik destek ve uygulama notları, parametre önerileri ve sorun giderme kılavuzları içeren çevrimiçi bilgi tabanına erişim sağlar. Yeni malzemeler veya uygulamalarla çalışan operatörler için yıllık tazeleme eğitimi mevcuttur ve üreticinin uygulama mühendisliği ekibi, standart devreye alma paketinin bir parçası olarak kurulumdan sonraki ilk 12 ay boyunca zorlu ilk ürün parçaları için doğrudan yardım sağlar.
